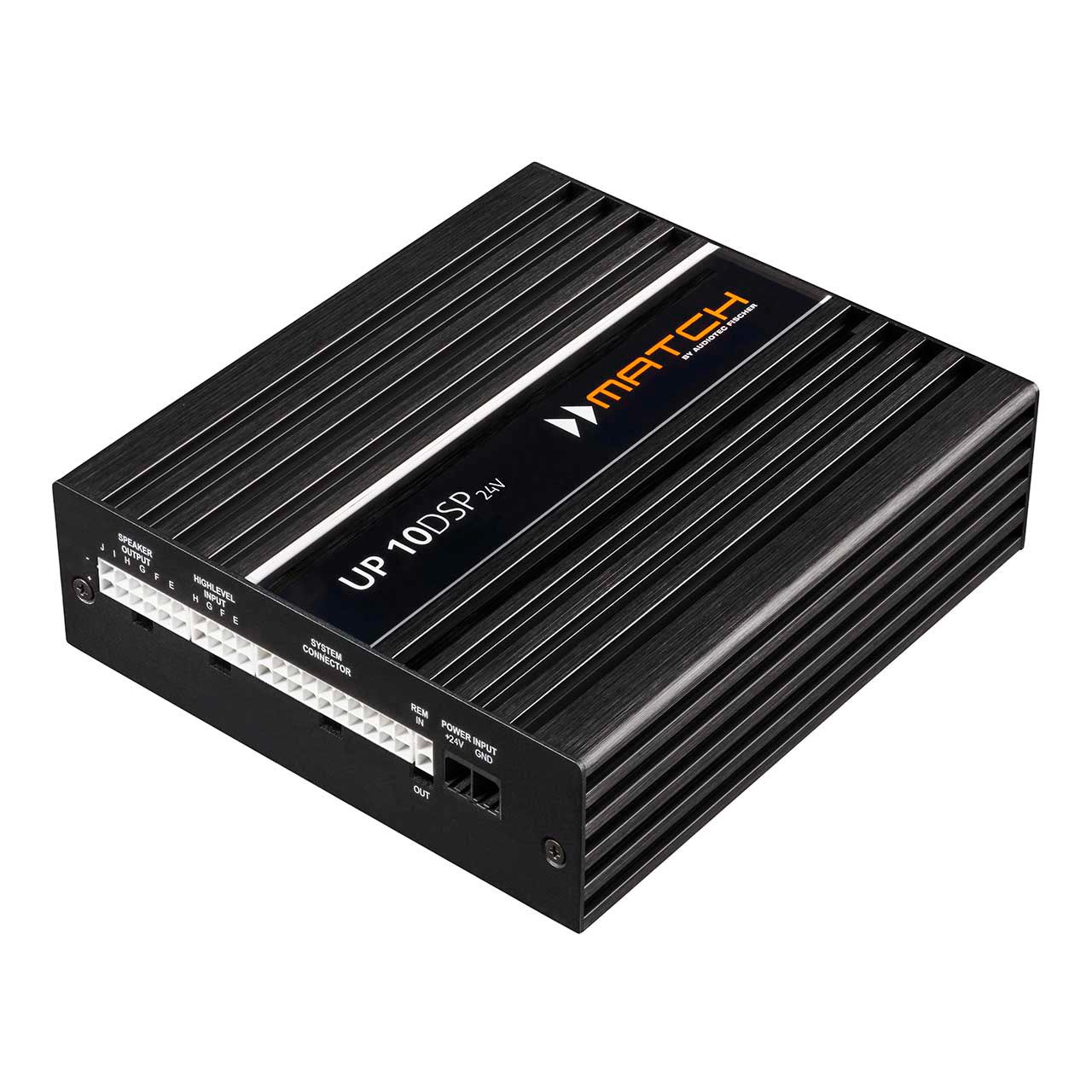

Match UP 10DSP – 24V-Utgåva

Premiumljuduppgraderingen för 24-volts flerkanaliga fabrikssystem
Den nya UP 10DSP – 24V Edition är en riktig problemlösare för uppgradering av ljudsystem i lastbilar och bussar, särskilt tack vare dess 24-voltskapacitet. Även om fler och fler fordon är utrustade med komplexa flerkanaliga ljudsystem från fabriken, uppfyller ljudkvaliteten inte alltid förväntningarna.
I många fall är en ersättning inte längre möjlig, så endast en förstärkare med ett stort antal högnivåingångar och sofistikerad teknik kan övervägas för att uppgradera systemet. Och här erbjuder den nya UP 10DSP – 24V Edition den perfekta lösningen.

Maximal anslutningsbarhet

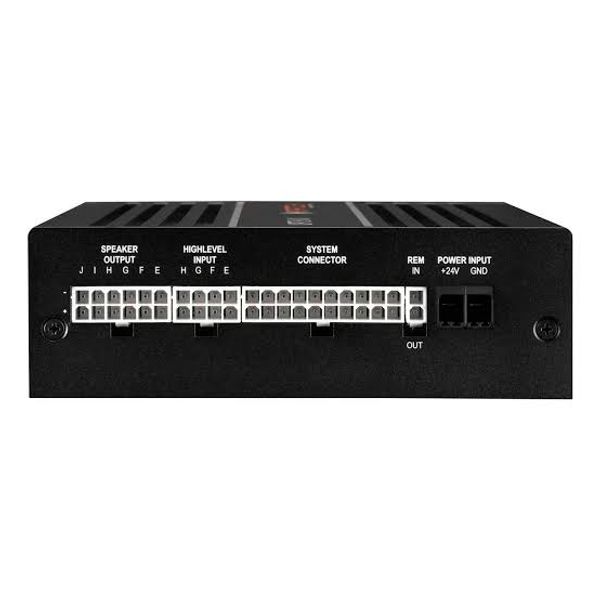

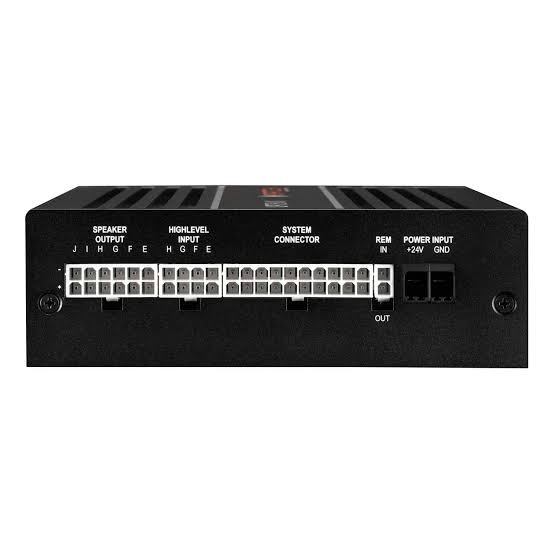

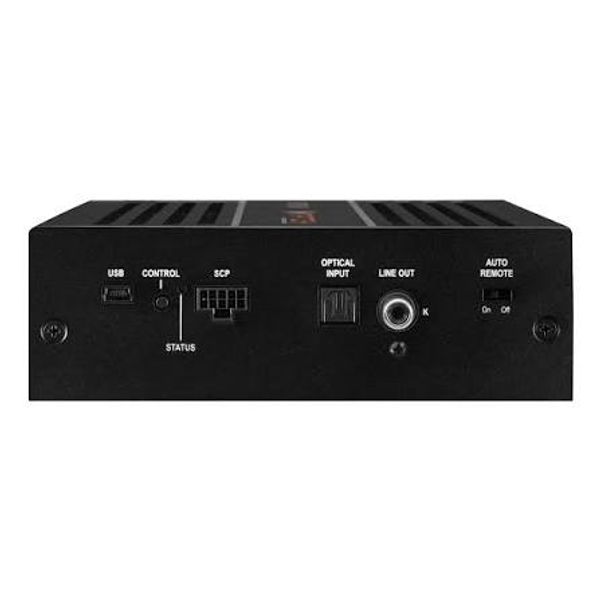

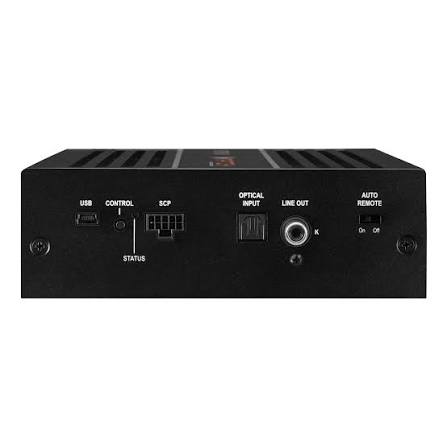

För optimal anpassning till befintliga flerkanaliga ljudsystem är UP 10DSP – 24V Edition utrustad med inte mindre än 8 högnivåingångar (två högeffektsingångar med upp till 32 volt), en optisk digital ingång, en MATCH-förlängningskortplats, 10 förstärkarutgångar och totalt 11 bearbetade DSP-kanaler.
Dessutom säkerställer intelligenta tekniker, som den proprietära ADEP.3-kretsen och 32-bitars ACO-plattformen, säker drift.

Virtuell kanalbehandling – så fungerar signalrouting idag
Anpassningen till moderna OE-ljudsystem via ett ökande antal ingångar har en betydande inverkan på komplexiteten i signalroutningen inuti förstärkaren. Speciellt när flera ingångssignaler blandas och sedan delas upp igen i flervägssystem når konventionella routingkoncept snabbt sina gränser, både vad gäller implementering och användbarhet. Audiotec Fischers nya flerstegs "Virtual Channel Processing", i kombination med den erkända användarvänliga DSP PC-Tool-programvaran, gör det enkelt att realisera även mycket komplexa systemkonfigurationer. Dessutom tillåter den att fritt tilldela våra proprietära FX-ljudfunktioner som "RealCenter" eller "Augmented Bass Processing". Men UP 10DSP – 24V Edition, tack vare sitt enorma antal kanaler i kombination med den valfria MEC ANALOG IN-modulen, är också ett utmärkt exempel på applikationer där 1 till 1-routing (IOR) är vettig.

Hastighet är allt – tack vare ACO.
Ett så stort antal kanaler kräver ultrasnabb hårdvara – Audiotec Fischers egenutvecklade 32-bitars ACO-plattform tar hand om alla kontrolluppgifter och säkerställer den avgörande hastighetsökningen, särskilt för datakommunikation med vår DSP PC-Tool-programvara men också för blixtsnabb växling mellan upp till tio ljudinställningar. Men ACO erbjuder mycket mer – fantastiska ljudeffekter som Augmented Bass Processing eller RealCenter är implementerade samt en kanalseparerad Input EQ inklusive Input Signal Analyzer (ISA) för enkel analys och kompensation av insignaler från OE-radioapparater.

Kraftpaket i kompakt format.
Trots sin enorma utgångseffekt på 8 x 65 watt vid 4 ohm och 2 x 90/160 watt vid 4/2 ohm vid subwooferutgångarna, samt den enorma uppsättningen funktioner, har UP 10DSP – 24V Edition en extremt kompakt design, så att installation är möjlig även i trånga utrymmen.

Kompatibilitet:
Endast för drift med 24 volts fordonselektriska system!


Tekniska data:

UP 10DSP – 24V Edition
Utgångseffekt RMS
- @ 4 Ohm Kanaler A - H: 8 x 65 Watt
- @ 2 Ohm -
- @ 1 Ohm -
- bryggad @ 4 Ohm -
- bryggad @ 2 Ohm -
- Subwooferutgång @ 4 Ohm Kanaler I - J: 2 x 90 Watt
- Subwooferutgång @ 2 Ohm Kanaler I - J: 2 x 160 Watt
Förstärkarteknik Klass GD
Ingångar 8 x High-level högtalaringång
1 x Optisk SPDIF (12 - 96 kHz)
1 x Fjärringång
Ingångskänslighet Kanaler A - F: 4 - 16 Volt
Kanaler G - H: 4 - 16 eller 8 - 32 Volt
Ingångsimpedans RCA / Cinch -
Ingångsimpedans high-level 9 - 33 Ohm med ADEP.3
Utgångar 10 x Högtalarutgång
1 x RCA / Cinch
1 x Fjärringång
Utgång Spänning RCA / Cinch 3 Volt
Frekvensåtergivning 10 Hz - 22 000 Hz
DSP-upplösning 64 bitars
DSP-effekt 295 MHz (1,2 miljarder MAC-operationer/sekund)
Samplingsfrekvens 48 kHz
DSP-typ Ljudsignalprocessor
Signalomvandlare A/D: BurrBrown
D/A: BurrBrown
Signal-brusförhållande digital ingång 105 dB (A-vägd)
Signal-brusförhållande analog ingång 103 dB (A-vägd)
Distorsion (THD) 0,03 %
Dämpningsfaktor 100
Driftspänning 18 - 36 Volt (max. 5 sek. ner till 12 Volt)
Effektklassning DC 24 V ⎓ 32 A max.
Tomgångsström 210 mA
Max. Fjärrutgångsström 500 mA
Driftstemperaturområde -40° C till +70° C
Säkring 2 x 25 A LP-minisäkring (APS)
Ytterligare funktioner Klass GD-teknik med dynamiskt styrd
strömförsörjning, 32-bitars processor, ADEP.3-krets, start-stopp-funktion, Smart Control Port, USB, MEC-plats, automatisk fjärrbrytare, galvaniskt isolerad Line Out
Mått (H x B x D) 46 x 145 x 163 mm /
1,81 x 5,71 x 6,42″

Leveransomfattning:

1 x MATCH UPGRADE-förstärkare UP 10DSP – 24V Edition
2 x Anslutningskabel
1 x Monteringsplattor och material
1 x USB-kabel
1 x Bruksanvisning
