HELIX Ci5 M80FM-S3

HELIX COMPOSE. Den perfekta högtalaren för alla kompositioner. 
Ur de alltmer krävande utmaningarna inom modern bilteknik och den HELIX-typiska strävan efter intelligenta lösningar har vi gjort den progressiva omdesignen av beprövade universella högtalarsystem till vårt uppdrag. Resultatet: vår innovativa HELIX COMPOSE-plattform som, enligt mottot "utvecklad inuti fordonet, för fordonet", kombinerar klassiska universalhögtalare med fördelarna med fordonsspecifika system. Innovativa material och den senaste tekniken i kombination med smart, praktisk ingenjörskonst – det bästa av två världar i harmoni: hög effektivitet, fantastisk ljudkvalitet och enorm dynamik som passar i alla fordon. HELIX COMPOSE – universalhögtalare utvecklade.

Ljudsensationen för sofistikerade musikälskare 
HELIX COMPOSE i5-serien är länken mellan i7 och i3, skapad för sofistikerade musikälskare med en glödande ambition om en sann hi-fi-upplevelse. Ett kärleksbarn av fenomenalt ljud och oöverträffad praktiskhet: Utvecklad med visionen om unika högtalarhöjdpunkter som också är verkliga problemlösare. Alla högtalarimpedanser är perfekt matchade för kombinationen med våra HELIX- och MATCH-förstärkare, vilket garanterar maximal prestanda när som helst. Dessutom implementerade vi våra COMPOSE-exklusiva mekaniska teknologier som erbjuder oslagbara praktiska fördelar. 

Exakt mellanregisterprestanda för krävande flervägssystem

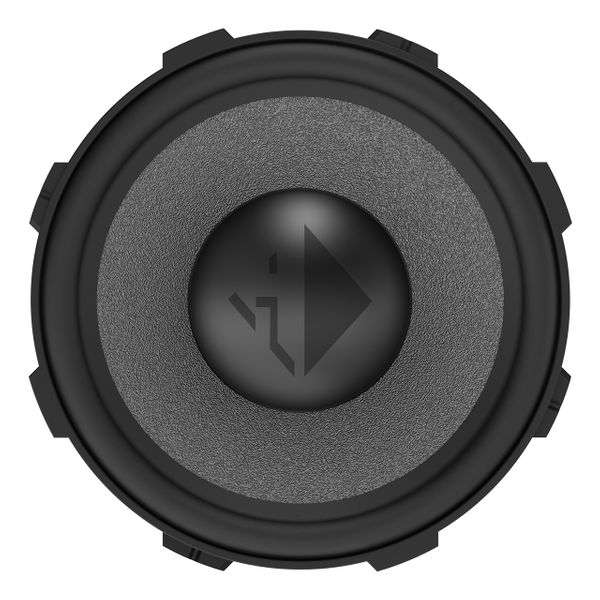

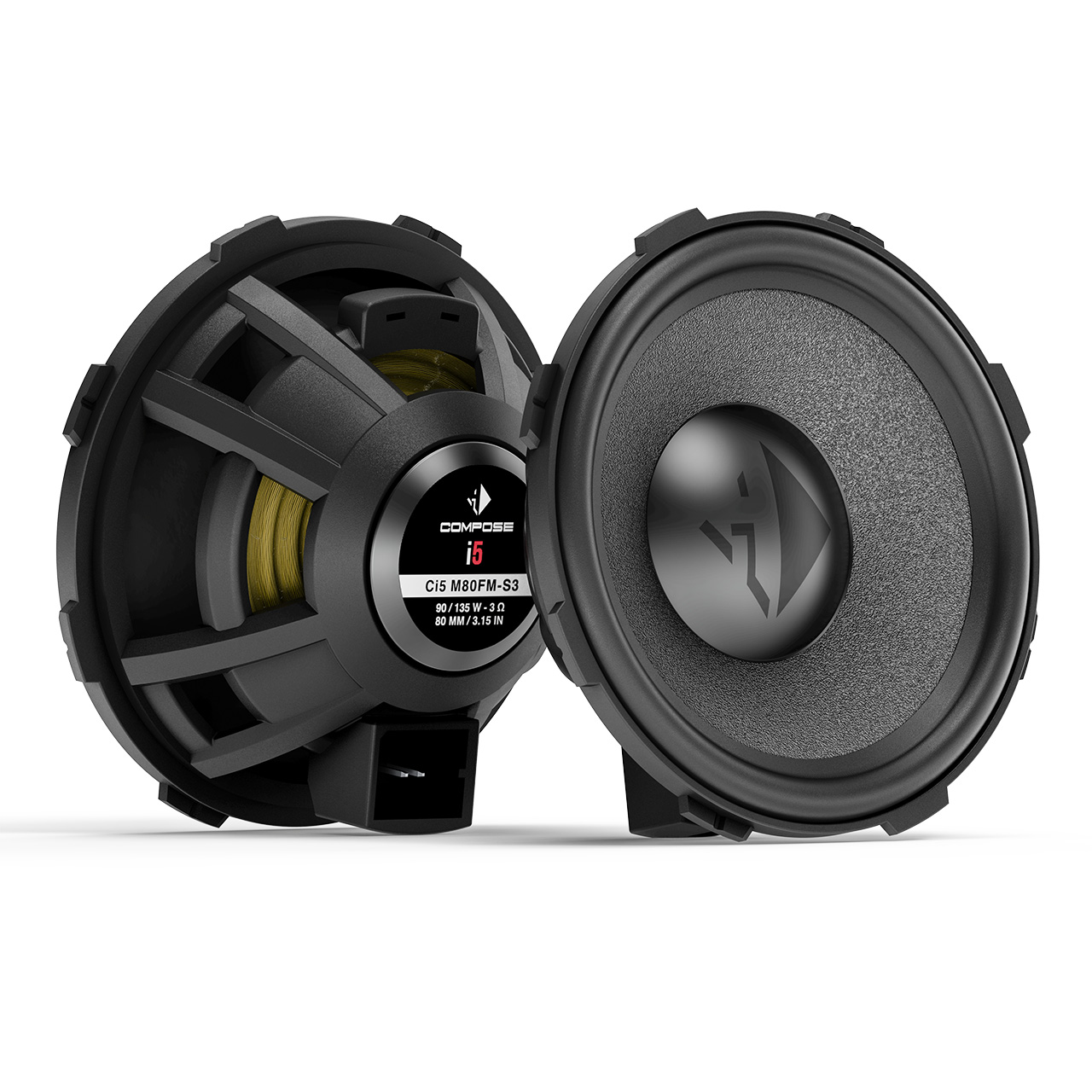

Ci5 M80FM-S3 har konstruerats som ett audiofilt mellanregisterelement designat för att leverera exceptionellt noggrann mellanregisteråtergivning i högkvalitativa trevägssystem. Dess breda användbara frekvensområde, höga effekthantering och generösa linjära utslag gör den idealisk för tillämpningar där klarhet, naturlig tonalitet och dynamik är avgörande.
Tack vare sin betydligt minskade ytterdiameter jämfört med konventionella 3-tumselement samt FlexMount-tekniken erbjuder Ci5 M80FM-S3 också enastående integrationsflexibilitet – även i trånga OEM-öppningar, utan att kompromissa med konytan. Detta gör den perfekt lämpad för krävande flervägssystem, DSP-optimerade setups eller fordon där exakt mellanregisteråtergivning och en kompakt formfaktor är lika viktiga. Sofistikerad teknik

för dynamik, effektivitet och låg distorsion.

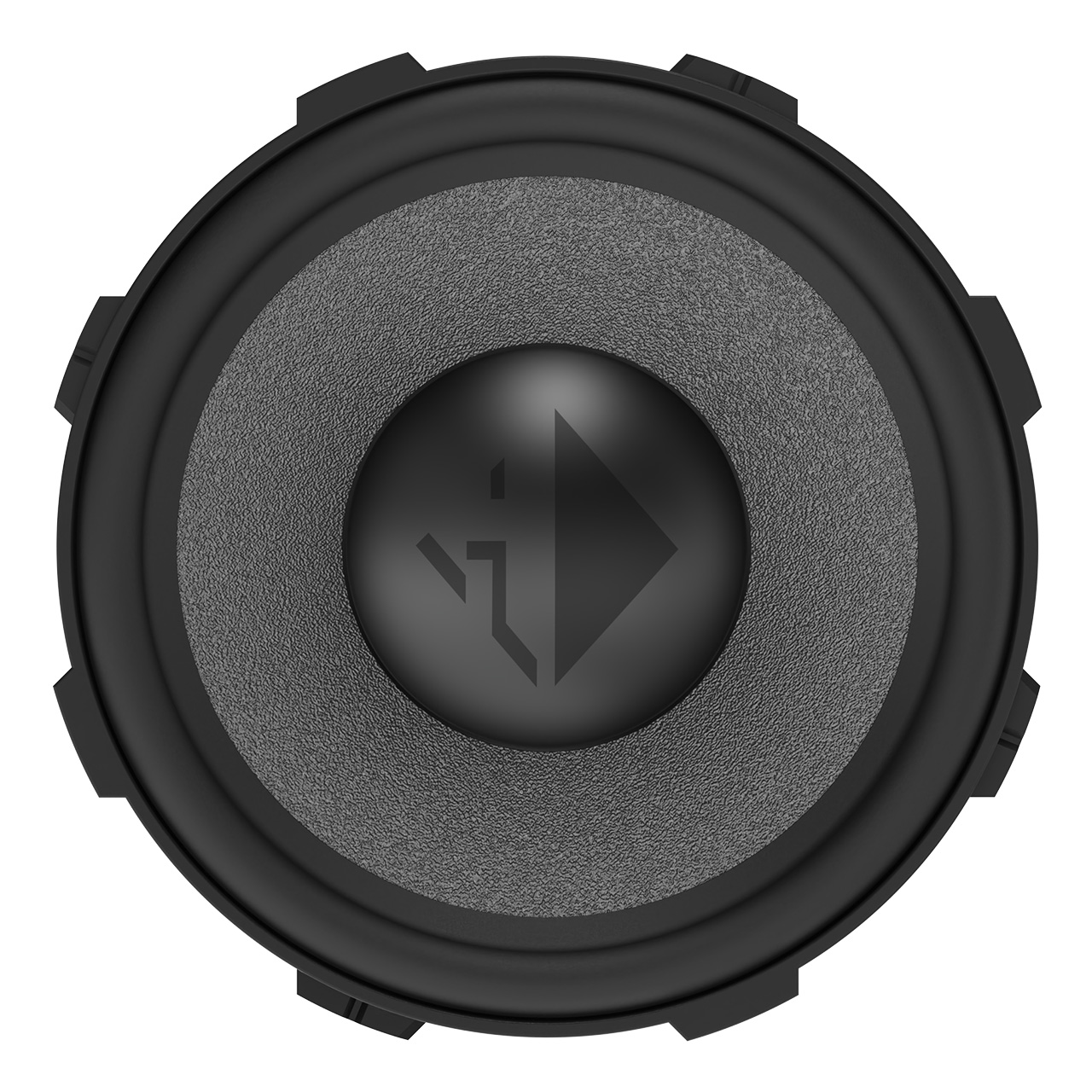

Ci5 M80FM-S3:s anmärkningsvärda prestanda är resultatet av en noggrant koordinerad kombination av material och mekanisk design. Dess silikonbelagda papperskon ger hög intern dämpning, en exceptionellt naturlig och exakt återgivning av mellanregistret och undertrycker oönskade resonansfrekvenser. Den särskilt smala surroundstrukturen, vars inåtvikta surroundkant är sammanfogad i en komplex tillverkningsprocess, fungerar tillsammans med det innovativa magnetsystemet för att möjliggöra en stor linjär utslagning – en nyckelfaktor bakom elementets höga effekthantering och låga distorsionsbeteende, vilket säkerställer en säker prestanda även vid förhöjda lyssningsnivåer.
Dessutom minskar den märkbart ytterdiametern samtidigt som den effektiva konarean ökar. Resultatet är en kompakt formfaktor i kombination med hög akustisk effektivitet. Designen kompletteras av ett dammskydd i aluminium som förbättrar prestandan i det övre mellanregistret, tillsammans med ett kraftfullt push-pull neodymmagnetsystem som kombinerar hög effektivitet med minimal distorsion – vilket bidrar avsevärt till den precisa, dynamiska ljudkaraktären hos Ci5 M80FM-S3.


Hög effektivitet
HELIX COMPOSE är lika med smart ingenjörskonst och implementerar därför högeffektiv 3 ohmsteknik, som perfekt harmoniserar med alla HELIX- och MATCH-förstärkare och samtidigt möjliggör en tydligt märkbar ökning av effektivitet och maximalt ljudtryck.

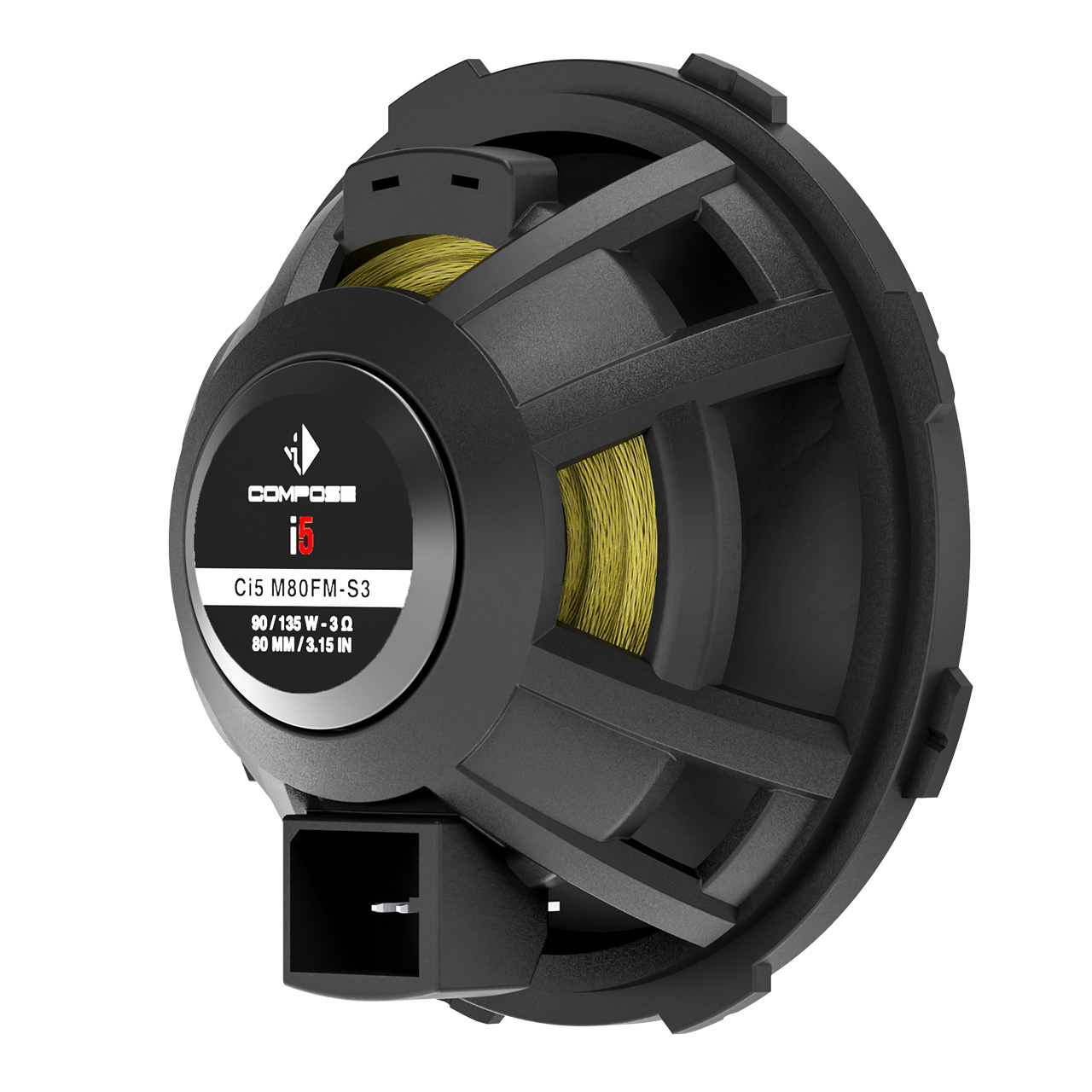

Högteknologisk polymerkorg
Högtalarkorgen Ci5 M50FM-S3 är tillverkad av en högteknologisk polymerkomposit, som ytterligare har förstärkts med glaskulor. Resultatet: maximal stabilitet med minimal självresonans, samtidigt som flödesmodulering av det magnetiska systemet elimineras och maximal motståndskraft mot termisk påverkan. Sist men inte minst möjliggör detta betydligt kompaktare korgmått och därmed förenklade installationer i trånga installationsförhållanden.

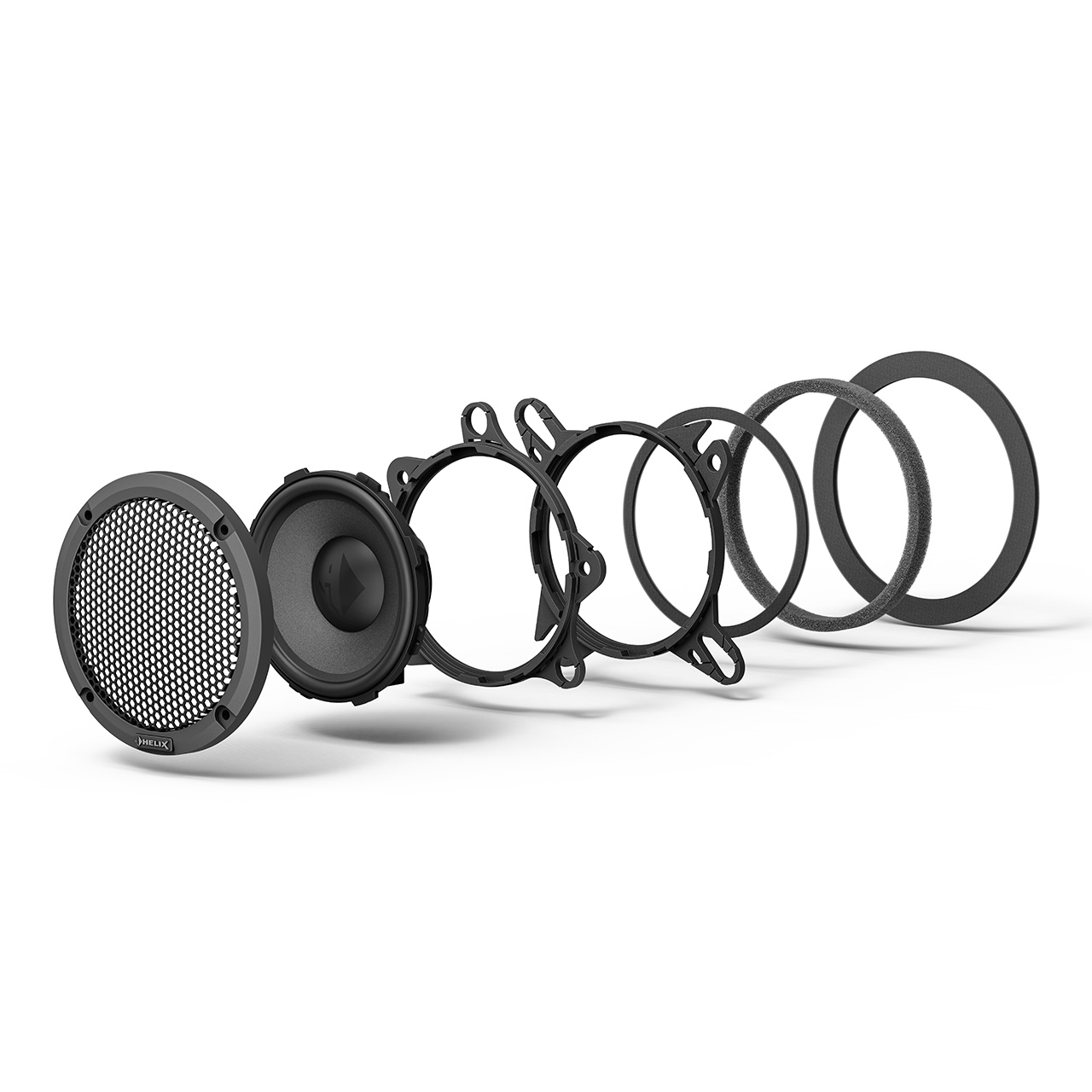

FlexMount80 – Universal möter bilspecifik
FlexMount är ett monteringssystem baserat på specialutvecklade adapterringar, vilket möjliggör installation av COMPOSE FlexMount-högtalare i ett nästan oändligt antal fordon. Således blir universalhögtalaren enkelt en fordonsspecifik högtalare, som enkelt kan installeras i fordonets ursprungliga installationsposition på ett akustiskt optimerat sätt med den matchande FlexMount-adapterringen.

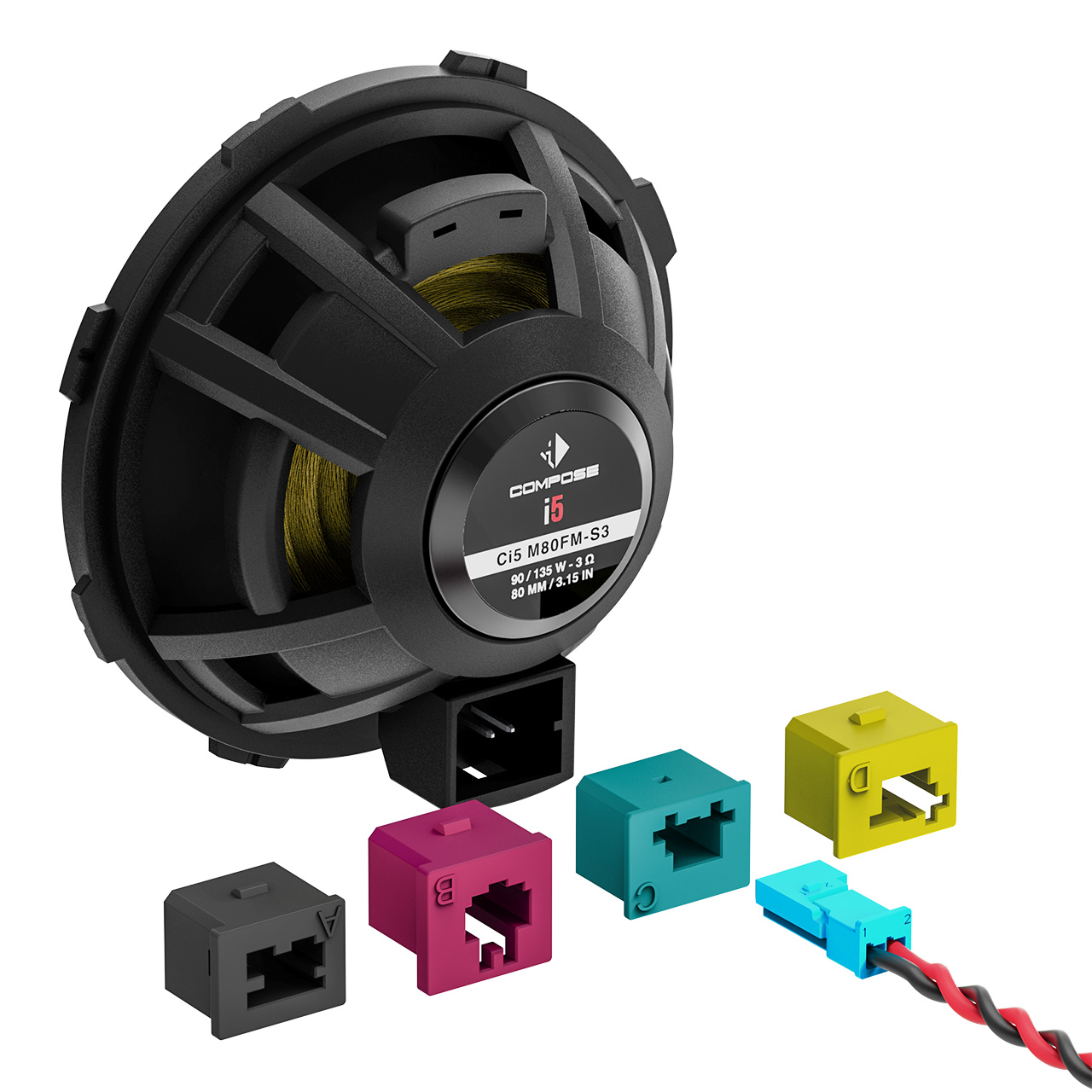

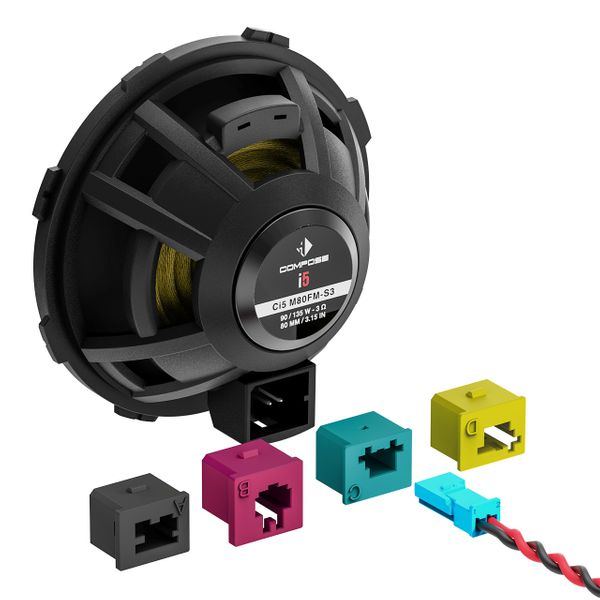

FlexConnect – En terminal för alla fall
Med vår FlexConnect-terminal kan HELIX COMPOSE-högtalare enkelt anslutas direkt till fordonets originalkablage, vilket bibehåller fordonsstandarden för kontaktanslutningen samt garanterar polaritetsskydd. I likhet med vårt FlexMount-system förlitar sig denna teknik på specialutvecklade, fordonsspecifika adaptrar.

WireKits – Plug & Play när den är som bäst
Våra WireKits möjliggör anslutning av HELIX COMPOSE-komponenter till originalkablaget, eller valfritt till delningsfiltret, på det mest bekväma sättet. Tillverkad enligt bilindustrins höga standarder uppfyller dessa avstängningsbara adapterkablar alla krav för de tuffa miljöförhållanden som installatörer möter i fordon varje dag.

Tekniska data
Effekt RMS / Max. P
90 / 135 Watt
Impedans Z 3 Ω
DC-resistans Re 3,1 Ω
Frekvensåtergivning 200 Hz - 6 000 Hz
Resonansfrekvens Fs 156 Hz
Mekanisk Q-faktor Qms 3,68
Elektrisk Q-faktor Qes 0,75
Total Q-faktor Qts 0,63
Överensstämmelse Cms
407 µm/N

Ekvivalent luftvolym Vas 0,7 L
Kraftfaktor B*I 3,2 Tm

Känslighet SPL 92 dB @ 2,83 V / 1m
88 dB @ 1W / 1m
Konarea Sd 36 cm²
Rörlig massa Mms 2,6 g
Konmaterial Silikonbelagd papperskon
Mekanisk resistans Rms 0,68 kg/s
Talspolens diameter ø 20 mm
Talspolens lindningshöjd 7 mm
Max. linjär utslag Xlin +/- 2,5 mm
Max. Mekanisk utslagning Xmax +/- 4,5 mm
Ytterdiameter ø 78,5 mm / 3,09″
Ytterdiameter med universalmonteringsring ø 88,9 mm / 3,50″
Installationsdiameter ø 69,5 mm / 2,74″
Installationsdjup 30,2 mm / 1,19″
Funktioner FlexConnect-terminal, kraftfullt push-pull neodymmagnetsystem,
FlexMount80 Kompatibilitet
FlexMount100 (i kombination med tillvalet CFMK80-100)
FlexConnect-inlägg
WireKits

Leveransomfattning
2 x Ci5 M80FM-S3
2 x Universal FlexMount CFM80 MULTI.1 & MULTI.2
2 x Universal anslutningskabel
2 x FlexConnect-inläggsset (A, B, C, D)
2 x Högtalarpackning
2 x Monteringsring med galler
1 x Monteringsmaterial
